Annotation "redline" sur les plans électriques
En sachant comment effectuer les relevés (takeoffs) et les annotations « redline » de Levven, vous pouvez :
- Maximiser les économies de matériaux
- Fournir aux équipes sur le terrain des plans qu’elles peuvent suivre pour câbler et finir les maisons
- Savoir quels produits Levven sont nécessaires pour compléter l’installation
- Faciliter d’éventuels services futurs en gardant les contrôleurs accessibles
Gestion des fichiers
Nous recommandons d'utiliser deux fichiers pour les plans annotés (redlines) de Levven : un PDF des plans électriques, que vous allez annoter (marquer), et une feuille de calcul pour générer le calcul des quantités (takeoff) au fur et à mesure que vous complétez les annotations.
Logiciel d’annotation
Vous pouvez utiliser n’importe quel logiciel d’annotation PDF de votre choix pour ajouter le redline aux plans électriques.
Compter et répertorier les charges
Commencez par répertorier les charges commutées dans le plan électrique. Suivez-les dans la feuille de relevé (takeoff) pour pouvoir vous y référer plus tard.
Enregistrez chaque charge, son type, ainsi que si elle est unipolaire (single-pole), 3-voies ou 4-voies.
Compter les plaques d’interrupteurs
Comptez le nombre de plaques d'interrupteur à une ouverture, à deux ouvertures, à trois ouvertures et à quatre ouvertures. Enregistrez le nombre de plaques pour chaque type.
- Si un emplacement nécessite 5 interrupteurs ou plus, utilisez une combinaison de deux plaques d'interrupteur ou plus.
Confirmer les quantités
Calculez le nombre d'interrupteurs selon la position des plaques d'interrupteur :
Nombre de positions de plaque = Quantité de plaques simples + (Quantité de plaques à 2 gangs × 2) + (Quantité de plaques à 3 gangs × 3) + (Quantité de plaques à 4 gangs × 4)
Le nombre d'interrupteurs provenant des plaques d'interrupteur doit correspondre au nombre d'interrupteurs pour les charges commandées. Si ces nombres ne correspondent pas, recomptez les plaques et revérifiez les charges indiquées.
Choisissez les emplacements des contrôleurs
Plaque de jumelage bleue

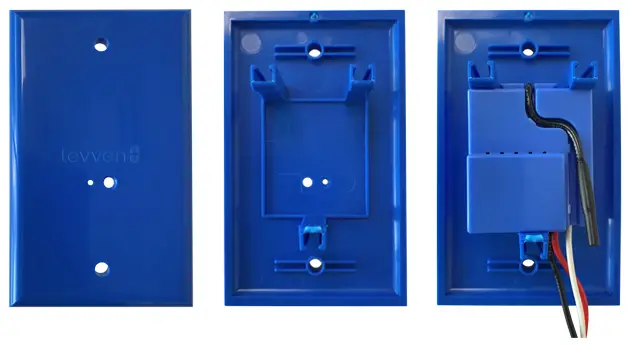

La Plaque de jumelage bleue est un GPC10 installé derrière la Plaque de jumelage bleue Levven. Il est généralement situé près du panneau électrique et commande l'éclairage dans cette pièce.
Voir l'Installation de la Plaque de jumelage bleue pour plus de détails.
Emplacements des contrôleurs restants

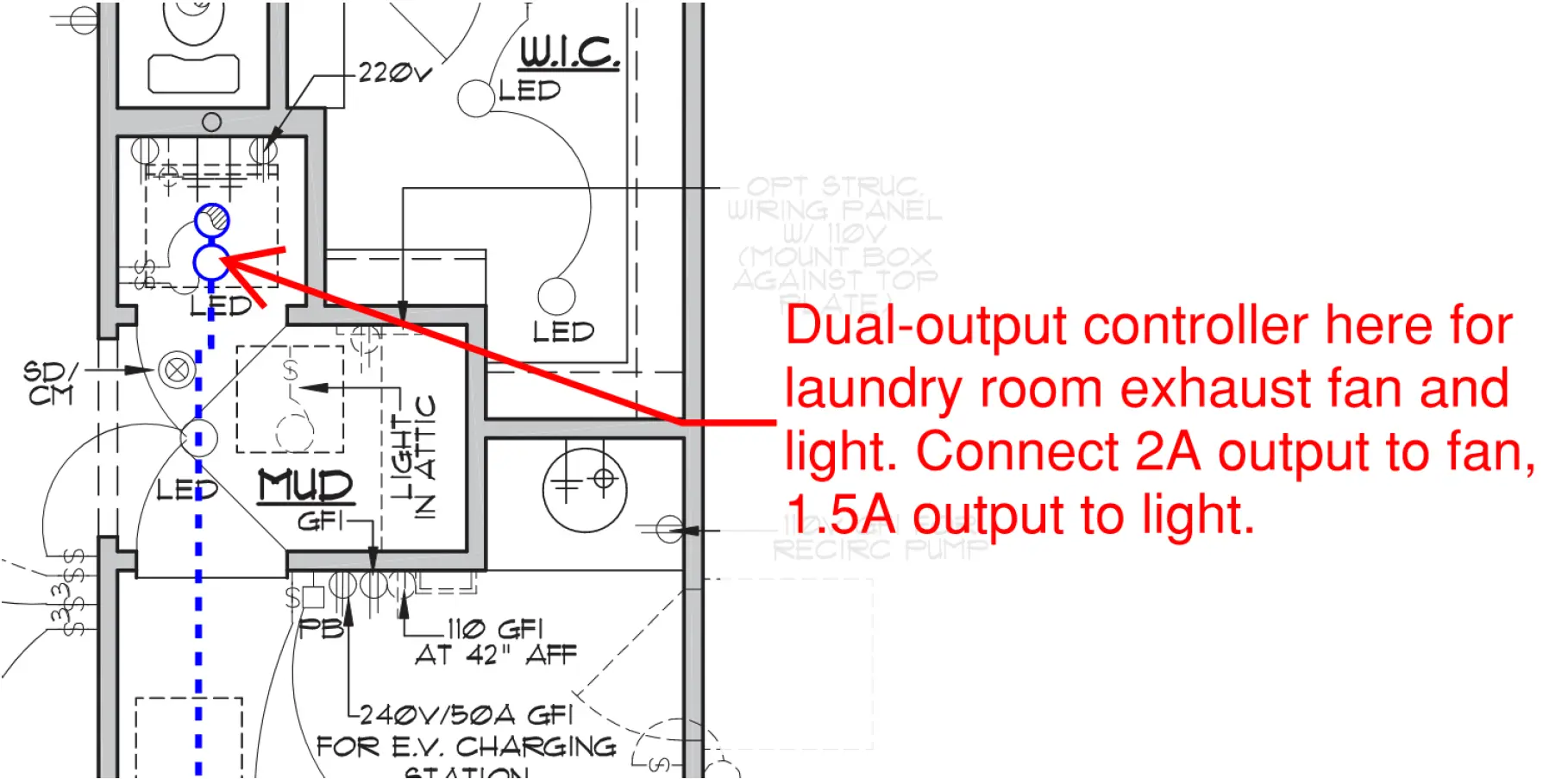

Dans votre feuille de calcul, inscrivez l'emplacement planifié pour chaque contrôleur. Les contrôleurs doivent :
- Se trouver dans une boîte de jonction derrière la charge qu'ils commandent, si possible.
- Être accessibles à l'aide d'une échelle standard de 5 pieds.
- nstaller un seul contrôleur par boîte de jonction, à moins d'utiliser une bague d'extension.

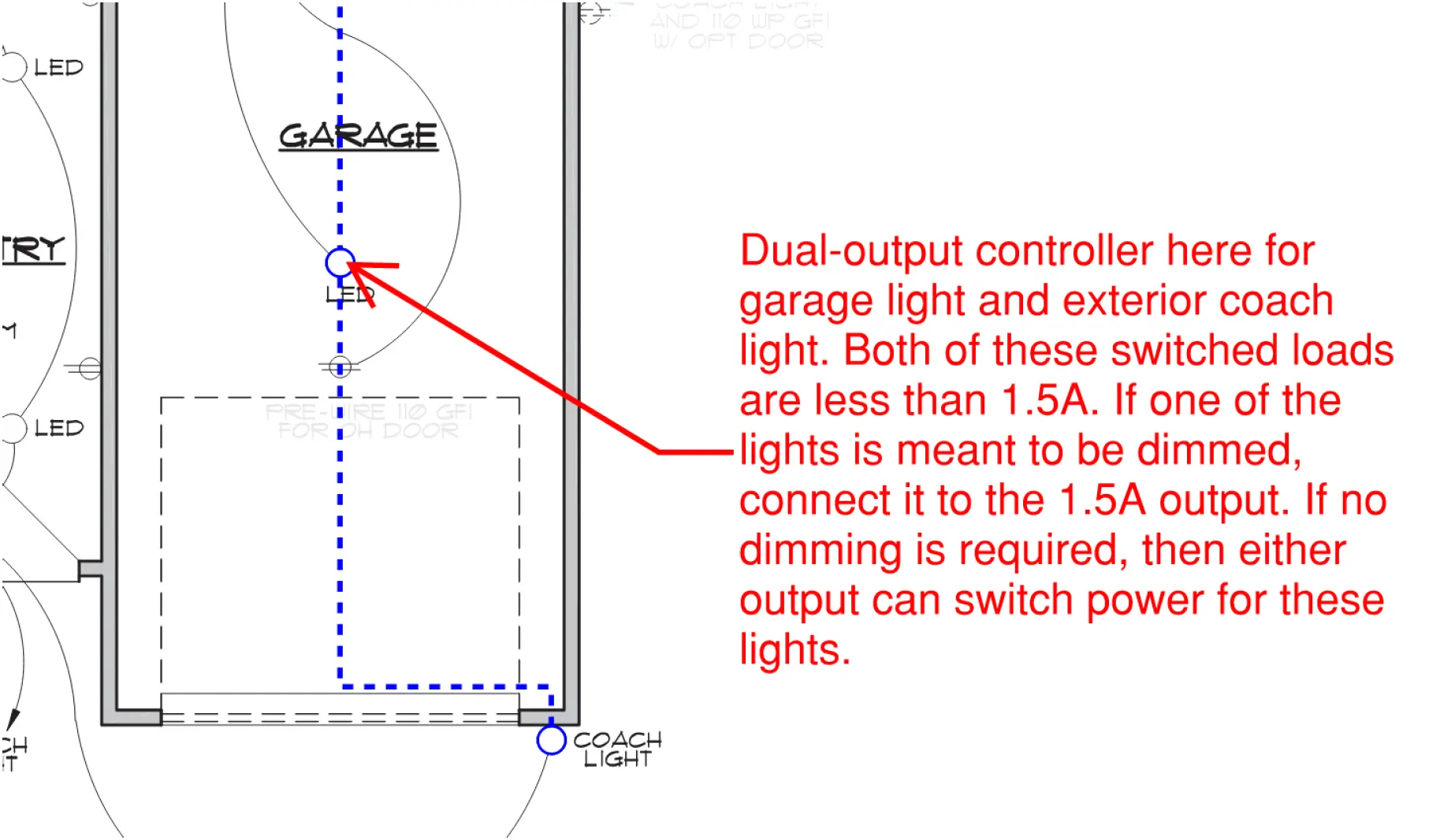

Il existe plusieurs cas où un contrôleur pourrait devoir être situé dans une boîte de jonction à proximité, notamment :
- Luminaires de vanité utilisant des boîtes minces
- Ventilateurs d'extraction
- Ventilateurs de plafond (pour la facilité d'entretien)
- Pré-câblage pour ventilateur de plafond
- Plafonds élevés (pour la facilité d'entretien)
- Éclairage extérieur
Ajouter des étiquettes pour les emplacements des contrôleurs
Étiquetez chaque emplacement de contrôleur « POUR COMMANDER X », où X est la charge. Incluez le type de charge (éclairage, ventilateur, etc.) sur cette étiquette.
Diviser en circuits
Le nombre de circuits dépendra du nombre de disjoncteurs prévus pour l'éclairage dans la maison.
Pour diviser les charges indiquées en circuits séparés :
- Les contrôleurs situés dans les boîtes de jonction des détecteurs de fumée seront sur le circuit des détecteurs de fumée. Marquez ces contrôleurs dans votre feuille de calcul des charges indiquées.
- Les prises commandées seront sur un circuit de prises, séparé des circuits d'éclairage. Marquez ces contrôleurs dans votre feuille de calcul des charges indiquées.
- Le reste des contrôleurs sera réparti entre le nombre de circuits prévus pour l'éclairage. Essayez de maintenir un nombre relativement égal de contrôleurs dans chaque circuit.
