Kit Rápido
Los kits incluyen controladores e interruptores que vienen agrupados y emparejados desde fábrica para permitir una instalación rápida en obra.
Los Kits Rápidos de Levven incluyen:
- Interruptores y controladores emparejados (unipolar, de tres vías, de cuatro vías, etc.)
- Folleto de referencia para la instalación
- Placa de pared azul
- Conectores de cables (wire nuts)
- Tornillos para panel de yeso para los interruptores
- Soporte de montaje para el Levven Q Gateway y tornillo de seguridad, poste y tapa
- Levven Q Gateway, fuente de alimentación y cable Ethernet
Instalación de la Placa de Pared Azul
Instale la Placa de Pared Azul en una de las tres ubicaciones:
- Si el panel eléctrico está dentro de la casa, instale la Placa de Pared Azul al lado del panel.
- Si el panel eléctrico está afuera, instale la Placa de Pared Azul en el garaje.
- Si no hay garaje, instale la Placa de Pared Azul dentro de la entrada principal cerca.
1. Conecte el controlador a los cables de alimentación, carga y neutro en la caja del dispositivo.
- Conecte el cable negro de alimentación al cable negro del controlador.
- Conecte el cable negro de carga al cable rojo del controlador.
- Conecte juntos los tres cables blancos neutros.
2. Alinee el botón de emparejamiento y el LED del controlador con los agujeros en la placa de pared.
3. Encaje el controlador en los sujetadores de plástico de la Placa de Pared Azul.
4. Atornille la placa de pared azul a la caja del dispositivo.
Guías de cableado del controlador
2a - Controlador y carga conmutada en la misma caja de conexión
2b - Controlador + Carga en la caja con alimentación para la siguiente caja
2c - Controlador + Carga con alimentación de 3 conductores para la siguiente caja
2d - El controlador está conmutando una carga en una caja diferente
2e - Controlando múltiples cargas con un controlador y controlando una carga exterior con un segundo controlador
2f - Controlador en carga en una caja diferente con alimentación continua para la siguiente caja
2g - Dos controladores para dos cargas en la misma caja
2h - Dos controladores para combinación de luz y ventilador
Montaje de los interruptores en la pared
Cree interruptores de múltiples módulos encajando dos o más interruptores juntos como se muestra (2, 3 o 4 módulos).
Los interruptores se montan con tornillos de anclaje para paneles de yeso. Los interruptores de un solo módulo utilizan dos tornillos (uno en la parte superior y otro en la inferior). Los interruptores de múltiples módulos utilizan cuatro tornillos (uno en cada esquina).
3. Con un destornillador, atornille suavemente los tornillos en la pared para asegurar el interruptor.
Finalice la instalación con una placa de pared Levven a presión sin tornillos.
Montaje del Levven Q Gateway
1.Asegure el soporte de montaje al montante de la pared usando dos tornillos.
2. Alinee las ranuras del Gateway Q con las del soporte de montaje.
3. Deslice el Gateway Q hacia la izquierda sobre el soporte de montaje.
4. Después de montar el Gateway Q, ajuste la antena superior para que apunte hacia arriba y la antena inferior hacia abajo. Asegúrese de que haya suficiente espacio para instalar el tornillo de seguridad en el lado derecho del soporte de montaje.
5. Tome el tornillo de seguridad, la tapa y el poste del Kit Rápido. Ensamble las piezas como se muestra aquí.
6. Atornille el conjunto de tapa/poste/tornillo en el soporte de montaje.
7. Cierre la tapa sobre el extremo del tornillo para finalizar.
8. Conecte el adaptador de alimentación y el cable de red al Levven Q para completar la instalación. El Q parpadeará en azul, lo que indica que está descubriendo los dispositivos instalados en la casa.
Agrupación de controladores
Agregar controladores adicionales al grupo del hogar
1. Para agregar un controlador adicional al grupo, se necesita un controlador del Kit Rápido. Los controladores en el kit ya vienen agrupados. Energice uno de estos controladores conectándolo a la corriente o utilizando el kit de cableado 'Plug N Pair' Levven CTKL2.
Con un bolígrafo, presione y suelte una vez el botón de emparejamiento del controlador del "Grupo existente". Esto inicia el proceso de agrupación. El LED del controlador parpadeará en verde.
2. Energice el nuevo controlador. Presione y suelte el botón de emparejamiento en el controlador que se desea agregar al grupo ("Nueva adición"). El LED de este controlador también parpadeará en verde.
3. El LED de ambos controladores comenzará a parpadear en rojo y verde, confirmando que se han intercambiado correctamente las señales de agrupación/emparejamiento.

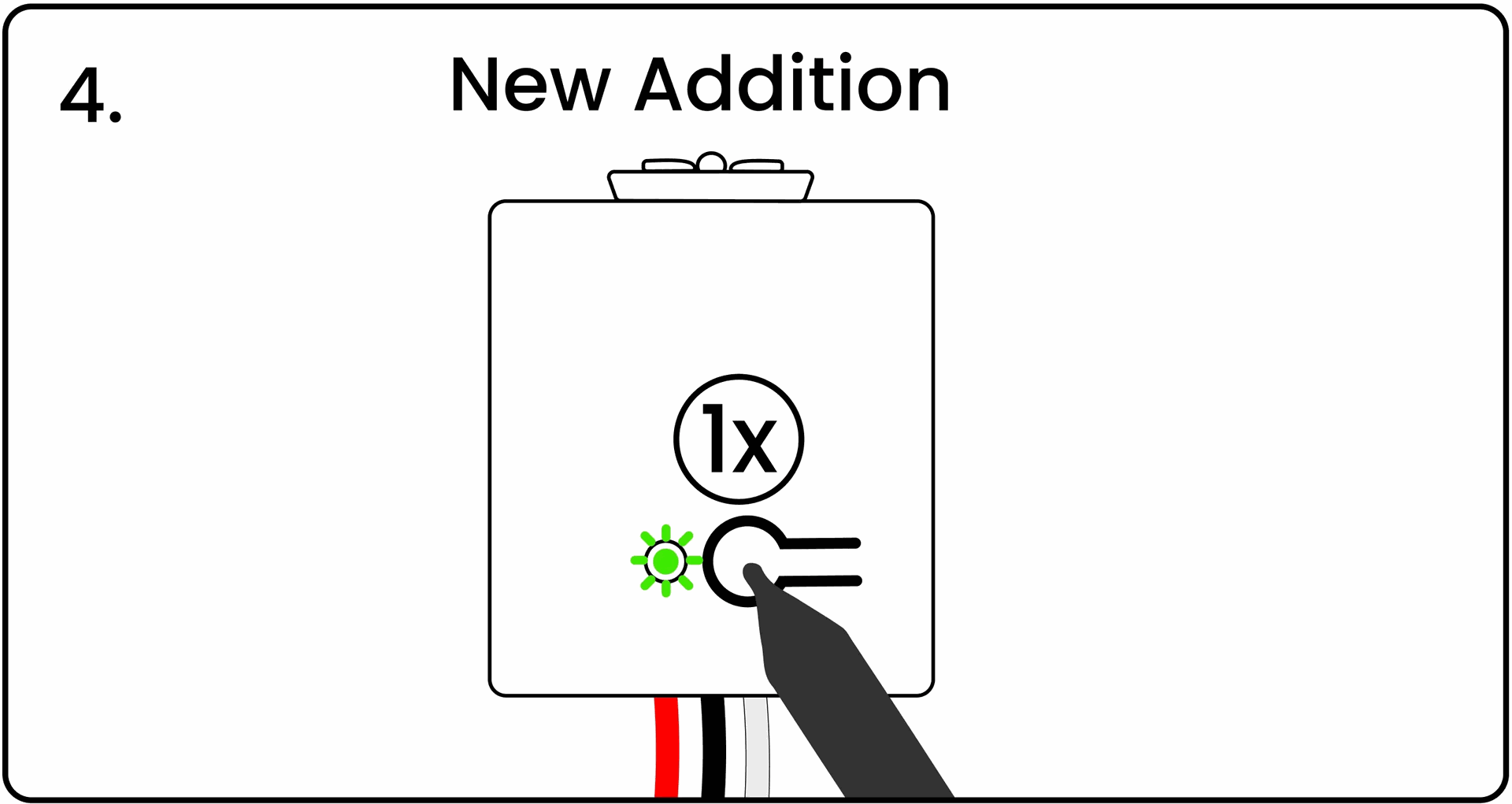

4. Presione y suelte el botón de emparejamiento en el primer controlador nuevamente para completar el proceso de agrupación. El LED en ambos controladores parpadeará en verde para confirmar la agrupación..
Emparejamiento de un interruptor con un controlador
Empareje un interruptor con un controlador para que las señales enviadas desde ese interruptor hagan que el controlador encienda, apague o regule la intensidad de la luz.
1. Energice el controlador conectándolo a la corriente o utilizando el kit de cableado 'Plug N Pair' Levven CTKL2. Con un bolígrafo, presione y suelte el botón de emparejamiento del controlador. El LED del controlador parpadeará en verde para indicar que está esperando una señal de emparejamiento.
Apriete y suelte ambos extremos del interruptor no emparejado simultáneamente para transmitir una señal de emparejamiento.
3. El LED del controlador parpadeará en rojo y verde para confirmar que recibió la señal. Si el LED no parpadea en rojo y verde, presione nuevamente ambos extremos del interruptor para volver a enviar la señal.
4. Cuando el LED esté parpadeando en rojo/verde, presione y suelte el botón de emparejamiento del controlador para confirmar el emparejamiento. El LED parpadeará en verde para indicar que el emparejamiento se completó correctamente.
Emparejamiento de interruptores
Emparejamiento de un interruptor con un controlador
Empareje un interruptor con un controlador para que las señales enviadas desde ese interruptor hagan que el controlador encienda, apague o regule la intensidad de la luz.
1. Energice el controlador conectándolo a la corriente o utilizando el kit de cableado 'Plug N Pair' Levven CTKL2. Con un bolígrafo, presione y suelte el botón de emparejamiento del controlador. El LED del controlador parpadeará en verde para indicar que está esperando una señal de emparejamiento.
Apriete y suelte ambos extremos del interruptor no emparejado simultáneamente para transmitir una señal de emparejamiento.
3. El LED del controlador parpadeará en rojo y verde para confirmar que recibió la señal. Si el LED no parpadea en rojo y verde, presione nuevamente ambos extremos del interruptor para volver a enviar la señal.
4. Cuando el LED esté parpadeando en rojo/verde, presione y suelte el botón de emparejamiento del controlador para confirmar el emparejamiento. El LED parpadeará en verde para indicar que el emparejamiento se completó correctamente.
Restablecer controladores no utilizados
Para restablecer de fábrica un controlador, energice el controlador, luego presione y mantenga presionado el botón de emparejamiento durante 10 segundos.
El LED parpadeará en rojo después de 5 segundos. Siga manteniendo presionado hasta el marcador de 10 segundos, cuando el LED parpadeará en rojo nuevamente, confirmando que el controlador se ha restablecido correctamente a los valores de fábrica.
