Aperçu du Quick Kit
Pour gagner du temps durant l'installation, Levven offre deux formats de Kits rapides pré-configurés pour satisfaire aux exigences d'installation. Ces kits comprennent les interrupteurs, les contrôleurs et la passerelle Levven Q. Les contrôleurs et les interrupteurs sont pré-groupés et appariés. Les dispositifs appariés sont logés ensemble dans un seul compartiment de l'emballage.
Les plaques d'interrupteur sont vendues séparément.
Contenu d'un Levven Quick Kit
Les Levven Quick Kits comprennent :
- Switches and Controllers paired together with numbered labels
- Unipolaire (un interrupteur, un contrôleur)
- 3 voies (deux interrupteurs, un contrôleur)
- 4 voies (trois interrupteurs, un contrôleur)
- Livret de référence d'installation
- Plaque murale bleue
- Marrettes
- Vis à gypse pour interrupteurs
- Support de montage pour la Levven Q Gateway et vis de sécurité, poteau et cache-vis
- Levven Q Gateway, bloc d'alimentation et câble Ethernet.

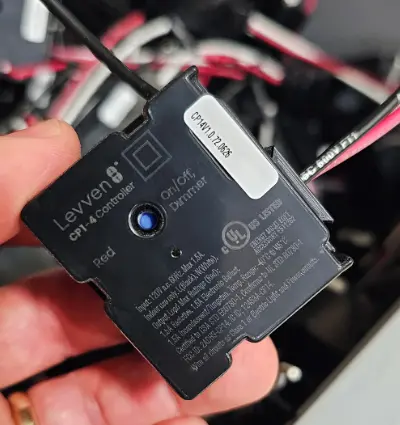

On/off controllers have a white label.

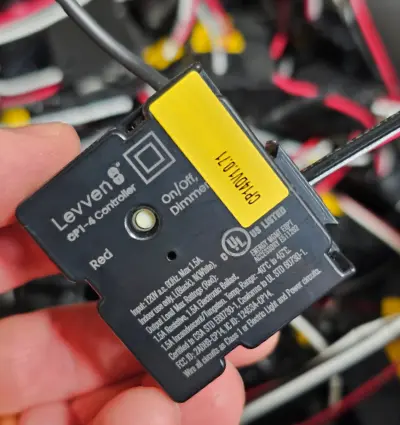

Dimmer controllers have a yellow label.

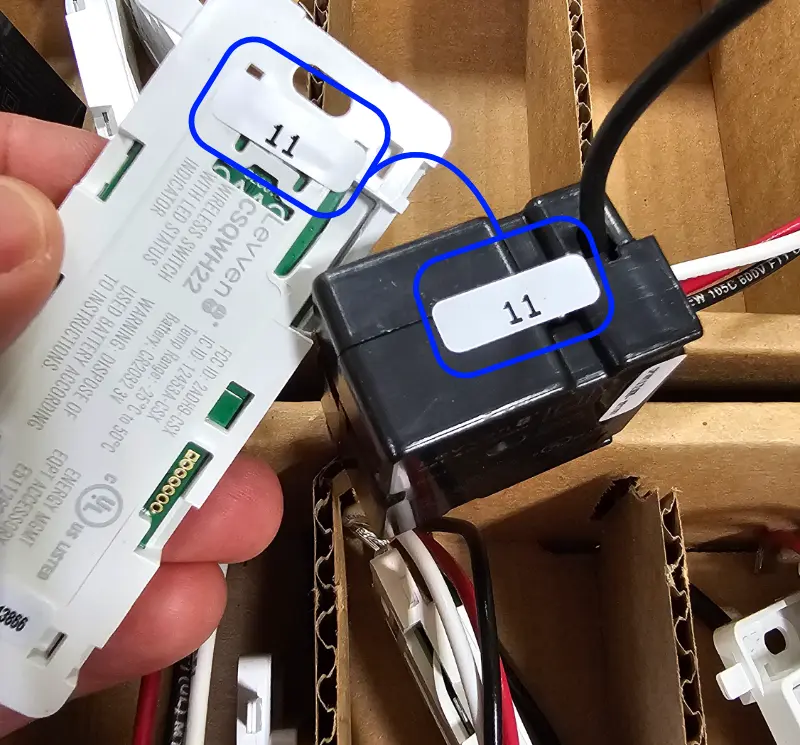

Switches and controllers included in Quick Kits have matching numbered labels to indicate which switches have been paired to which controller. In the example photo above, switch "11" from the kit has been paired to controller "11". This is a single-pole switch assembly, i.e. one switch paired to one controller.
Regrouper des contrôleurs supplémentaires
Si le chantier nécessite plus de contrôleurs que ce que le kit comprend, achetez les unités supplémentaires, mettez-les sous tension et complétez le processus de regroupement avant utilisation. Un contrôleur non regroupé peut être déclenché par des interrupteurs de maisons voisines.
Cliquez sur le bouton ci-dessous pour voir les étapes permettant d'ajouter des contrôleurs supplémentaires à un groupe :
Ajouter des contrôleurs à un groupe
Jumeler des interrupteurs supplémentaires
Tout interrupteur ajouté au-delà de ceux inclus dans le kit doit être jumelé à au moins un contrôleur. Un interrupteur non jumelé ne peut pas allumer ni éteindre une lumière sans contrôleur. Pour plus d'informations sur le jumelage d'un interrupteur à un contrôleur, consultez cette page :
Appairer des interrupteurs à un contrôleur
Emplacements des contrôleurs à double sortie
Les kits comprennent des contrôleurs à double sortie. Ces contrôleurs peuvent commander deux charges indépendantes, sans planification spéciale ni câblage supplémentaire, dans les situations suivantes :
- Ventilateur d'extraction + lumière de plafond (p. ex. salle de bain, salle de service)
- Moteur du ventilateur de plafond + lumière du ventilateur de plafond
- Lumière d'entrée ou de vestibule + lumière du porche
- Lumière de la salle à manger ou du grand salon + lumière du patio arrière
Plaque bleue de jumelage
Un contrôleur est désigné pour une installation encastrée dans le mur. Il est monté dans une boîte de dispositif standard à simple ouverture et recouvert de la plaque bleue de jumelage de Levven. Le bouton de jumelage et le DEL sont accessibles par les ouvertures de la plaque.
Pour plus d'informations sur l'installation de la plaque bleue de jumelage, consultez cette page :
Réinitialiser les contrôleurs en surplus
Si le kit comprend plus de contrôleurs que nécessaire pour l'installation, les contrôleurs inutilisés doivent être réinitialisés aux paramètres d'usine avant d'être utilisés sur un autre chantier. Des contrôleurs regroupés dans des maisons différentes causeront des problèmes pour le futur propriétaire.
Pour plus d'informations sur la réinitialisation d'un contrôleur, consultez cette page :
